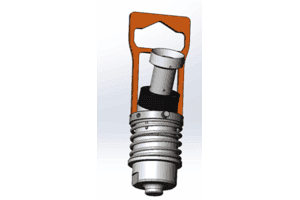

Датчики утечки газа TUZES-UW – защита в сложных условиях эксплуатации

Система мониторинга утечек предназначена для установки в критических точках, таких как клапаны, фланцы, соединения и т. д., и позволяет контролировать очень малые утечки. Для газов можно контролировать перепад давления всего 1 бар, а для жидкостей – 3 бар. Подводные датчики АО «Электронстандарт-прибор» разработаны с учетом следующих требований:

Срок службы более 25 лет
Независимая резервная электроника
Независимые камеры высокого и атмосферного давления
Стекло-металлический пенетратор в качестве барьера между камерами высокого и атмосферного давления
Высокая чувствительность, повторяемость, точность и соотношение сигнал/шум благодаря цифровой обработке сигналов

Утечка в трубопроводе, клапане, фланце или любом другом компоненте может поставить под угрозу безопасность и привести к остановке производства на этапе добычи или на этапе переработки на нефтеперерабатывающем заводе или терминале.

Утечка продукта обычно имеет очень низкий расход, который определяется размером дефекта, свойствами жидкости и перепадом давления. Использование ТУЗЭС-UW имеет ряд преимуществ:

Снижение потерь на факеле
Утечка газа в море
Снижение технологических потерь
Планирование технического обслуживания

ТУЗЭС-UW помогает операторам выявлять и количественно оценивать источники утечек газа/жидкости, что позволяет им принимать соответствующие меры.

Принцип действия	Пассивная акустика
Определение минимальных утечек	Газ: dP >1 бар, мин.скорость утечки 0.1 л/мин Жидкость: dP >3 бар, мин.скорость утечки 0.1 л/мин (в зависимости от перепада давления [dP] над точкой утечки)
Повторяемость	1%
Способ установки	Крепление к поверхности трубы, без проникновения
Сенсорика	Интеллектуальный сенсор с обработкой сигналов
Выходные сигналы	CANBus, Profibus, CAN Open CiА 443 Цифровой интерфейс RS-485 (ModBus RTU) (по запросу) 4–20 мА (активный/пассивный) Реле (другие опции по запросу)
Наличие двусторонней коммуникации	Да
Возможность обновления программного обеспечения	Да
Температура поверхности трубопровода	От -40°С до +225°С
Глубина трубопровода	3000 м
Макс. рабочее давление бар, А	300
Материал корпуса	Нержавеющая сталь/Титан
Габаритные размеры детектора с монтажным кожухом для установки на трубу	Ø187 мм х 328 х 664 мм
Масса блока	не более 28 кг
Независимая резервная электроника / отдельная электроника	Да
Прокладка / уплотнение	Нет
Установка/извлечение при помощи ручки	Да
Принцип установки на трубу	С помощью монтажного кожуха
Потребляемая мощность, не более	3 Вт
Потеря тока	Приблизительно 70 мА при 24 В постоянного тока
